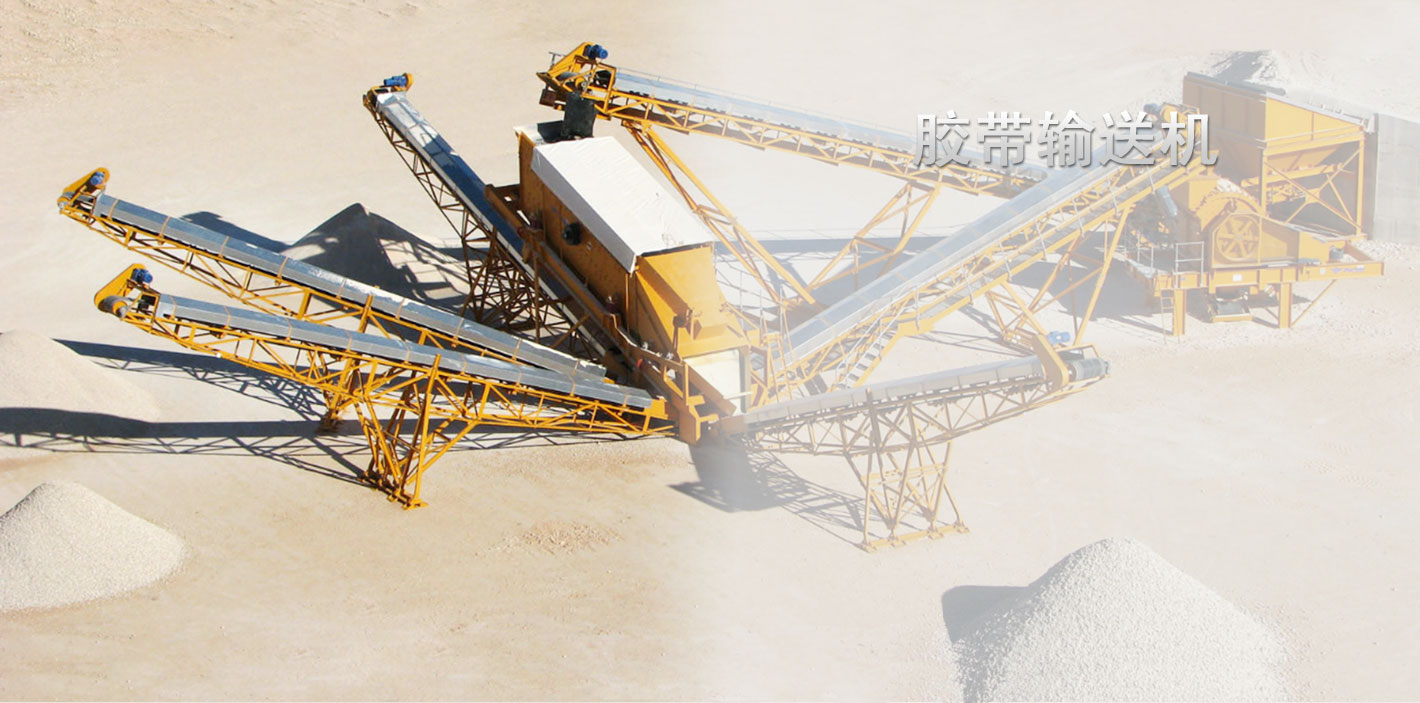

胶带输送机

胶带输送机

【配用功率】: 2.2-45 kw
【输送量】: 40-1232 t/h
【产品型号】: B400B500B650B800B1000B1200B1400
【应用领域】: 胶带输送机广泛应用于矿山、建材、冶金、煤炭等行业,用来输送松散物料或成件物品。

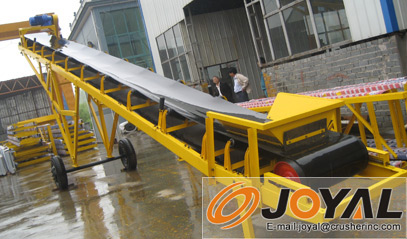

胶带输送机

胶带输送机广泛应用于矿山、建材、冶金、煤炭等行业,用来输送松散物料或成件物品。根据输送工艺要求,可以单台输送,也可以多台组合,或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要。该机具有输送量大、结构简单、维修方便、部件标准化等优点。

【配用功率】: 2.2-45 kw
【输送量】: 40-1232 t/h
【产品型号】: B400B500B650B800B1000B1200B1400
【应用领域】: 胶带输送机广泛应用于矿山、建材、冶金、煤炭等行业,用来输送松散物料或成件物品。

您当前的位置:首页 > 产品世界 > 制砂设备系列 > 胶带输送机
产品优势

产品优势

输送量大、输送距离长

噪音较小,结构简单

维修方便,性能消耗少

工作原理

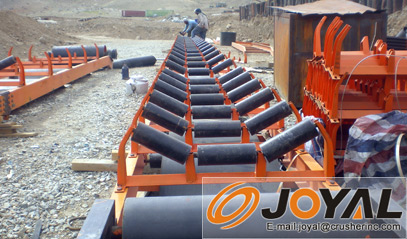

胶带输送机主要由机架、输送皮带、皮带辊筒、张紧装置、传动装置等组成。机身采用优质钢板连接而成 ,由前后支腿的高低差形成机架,平面呈一定角度倾斜。机架上装有皮带辊筒、托辊等,用于带动和支承输送皮带。有减速电机驱动和电动滚筒驱动两种方式。

工作原理
  • 胶带输送机
  • 输送机
  • 胶带输送机
  • 输送机械

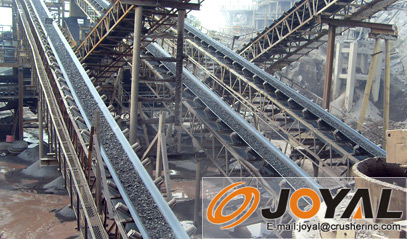

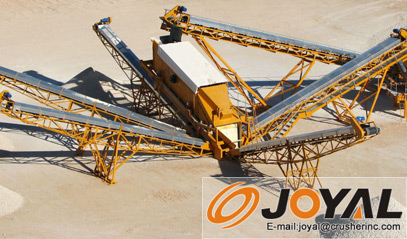

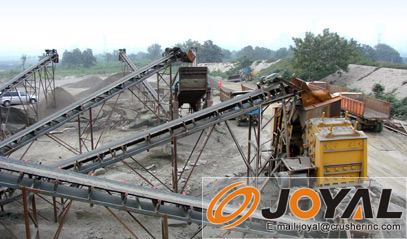

工程方案

胶带输送机广泛应用于矿山、建材、冶金、煤炭等行业,用来输送松散物料或成件物品。根据输送工艺要求,可以单台输送,也可以多台组合,或与其它输送设备组成水平或倾斜的输送系统,以满足不同布置形式的作业线需要。可根据客户要求,为客户提供合理、经济的设备配置方案。

相关设备

技术参数

型号  配用功率(kw) 传动滚(mm) 改向滚(mm) 下托辊(mm) 上托辊(mm) 皮带厚度 主梁 支架 输送速度(m/s) 输送量(t/h) 重量(t)
B400 <12m=2.2 φ240×500 φ219
×500
φ89×460
×3mm
φ89×235
×3mm
5层
11 mm
14#×
6 mm
10#×
5 mm
0.8-2.0 40-80 10m=
0.720

1m=
0.062
12m-19m=3
20m-25m=4
B500 <12m=4 φ320×600 φ219
×600
φ89×600
×3mm
φ89×190
×3mm
5层
11mm
14#×
6mm
10#×
5mm
0.8-2.0 78-191 10m=
0.900

1m=
0.075
12m-19m=5.5
20m-30m=7.5
B650 <12m=4 φ400×750 φ273
×750
φ89×750
×3mm
φ89×240
×3mm
5层
11mm
14#×
6mm
10#×
5mm
0.8-2.0 131-323 10m=
1.17

1m=
0.097
12m-19m=5.5
20m-30m=7.5
B800 <10m=5.5 φ420×950(≤10m) φ500×950(>10m) φ320
×950
φ89×950
×3mm
φ89×305
×3mm
5层
12mm
16#×
6.5mm
12#×
5.5mm
1.0-2.0 278-546 10m=
1.44

1m=
0.12
10m-15m=7.5
16m-20m=11
21m-25m=15
26m-30m=18.5
B1000 <10m7.7 φ520×1150(≤12m) φ600×1150(>12m) φ420×
1150
(≤12m)
φ500×
1150
(>12m)
φ108×1150
×3.5mm
φ108×375
×3.5mm
6层
13mm
18#×
7mm
14#×
6mm
1.0-2.0 435-853 10m=
1.8

1m=
0.15
10m-15m=11
16m-23m=15
24m-30m=22
B1200 <10m=11 φ520×1400(≤12m) φ630×1400(>12m) φ420×
1400
(≤12m)
φ630×
1400
(>12m)
φ108×1400
×3.5mm
φ108×460
×3.5mm
6层
13mm
18#×
7mm
14#×
6mm
1.0-2.0 650-1020 10m=
2.16

1m=
0.18
10m-17m=15
18m-22m=18.5
23m-26m=22
27m-30m=30
B1400 <10m=15 φ600×1600(≤12m) φ630×1600(>12m) φ600×
1600
(≤12m)
φ630×
1600
(>12m)
φ108×1600
×3.5mm
φ108×520
×3.5mm
7层
14mm
16#×
7mm
14#×
6mm
1.0-2.0 821-1232 10m=
2.52

1m=
0.21
10m-15m=18.5
15m-18m=22
19m-23m=30
24m-27m=37
28m-30m=45

以上产量按破碎中等硬度的石灰石测定
