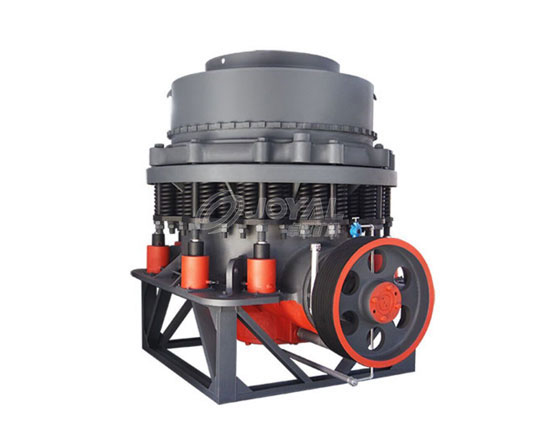

ZYC复合圆锥破碎机

ZYC系列复合圆锥破碎机,可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。破碎腔型:C ——粗碎腔型;M ——中腔腔型;F ——细碎腔型;EF——超细碎腔型。

【给料尺寸】: 50-267 mm
【电机功率】: 37-300
【产品型号】: ZYC600ZYC1000ZYC1200ZYC1380ZYC1500ZYC1680
【应用领域】: ZYC系列复合圆锥破碎机,可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。
【适用物料】: ZYC系列复合圆锥破碎机,适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。

ZYC复合圆锥破碎机
1 2 3 4
产品优势

产品优势

运行成本低结构新颖、独特、简单合理、运转平衡、运行成本低。圆锥破碎机本体均为铸钢结构,在重载部位高应力点设置有加强筋。

结构合理圆锥破碎机驱动轴两端装有圆锥滚子轴承,动力驱动由重载锥齿轮完成,轴承座采用骨架式密封圈防止润滑油泄漏。

工作效率高圆锥破碎机均有内、外铜质套(即内、外铜),一个钢质的球面座和一个球面铜。防尘圈由放置在球面座内的弹簧浮起,在机器运转过程中起调节作用。

自动化程度高圆锥破碎机包含液压调整机构,这样可以快速调整圆锥破碎机排料口大小。圆锥破碎机提供“弹簧式”过铁释放保护,这样可以保证破碎系统正常运行。

工作原理

工作时,由电动机通过三角带、主机带轮、传动轴、小锥齿轮、大锥齿轮带动外铜旋转,破碎圆锥轴心线在外铜的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

工作原理
  • 上海卓亚ZYC复合圆锥破
  • 圆锥破碎机
  • 高效圆锥破碎机
  • ZYC复合圆锥破碎机

工程方案

ZYC系列复合圆锥破碎机,可广泛应用于金属与非金属矿、水泥厂、建筑、砂石冶金等行业。适用于铁矿石、有色金属矿石、花岗岩、石灰石、石英岩、沙岩、鹅卵石等。可根据客户对石料规格、产量、石料用途的要求,为客户提供合理、最 经济的设备配置方案。

相关设备

技术参数

规格  腔型





(mm)







(mm)



开路破碎,对应排矿口的生产能力(t/h)
闭边排料口(mm)

量(kg)
6 10 13 16 19 22 25 38 51 64
ZYC600 C 95 10 37-45   20 25 30 35 45 50 76     5300
M 72 6 37-45 18 20 25 30 35 40 45 60     5300
ZYC1000 C 160 13 90-110     80 100 135 150 175 235     10800
M 115 10 90-110   65 75 90 120 135 150       10800
F 80 8 90-110 52 62 72 78 115           10510
EF 50 6 90-110 50 55 65 70 102           10510
ZYC1200 C 180 13 110-132     115 135 150 180 200 260     15500
M 130 10 110-132   100 110 120 135 165 175       15500
F 90 10 110-132   80 105 110 140           15500
EF 60 6 110-132 60 74 105 110 130           15500
ZYC1380 C 215 19 185-220         200 220 260 350 440   26300
M 160 16 185-220       155 180 200 220       26300
F 115 13 185-220     150 190 210 230         26300
EF 76 8 185-220   122 148 185 200           26300
ZYC1500 C 235 22 185-220           265 310 420 525 580 37750
M 175 19 185-220         215 240 265 320     37750
F 130 13 185-220     180 210 235 255 275       37750
EF 90 10 185-220   148 178 200 220           37750
ZYC1680 C 267 22 250-300           330 390 525 655 725 44300
M 203 16 250-300       230 270 300 330       44300
F 140 13 250-300   185 225 265 340           44300
EF 95 10 250-300   180 220 260 335           44300

以上产量按破碎中等硬度的石灰石测定
