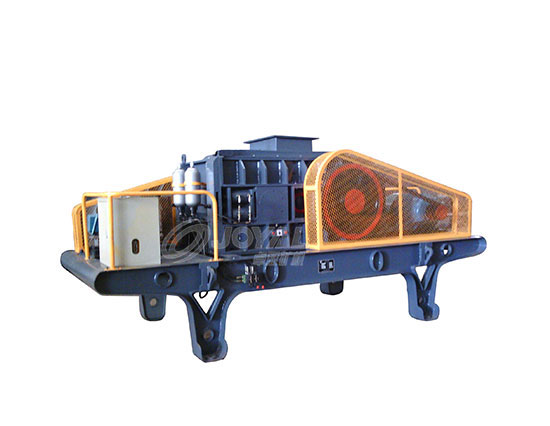

液压辊式破碎机

液压辊压机适用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。该系列液压辊压机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组 成。出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮。

【进料粒度】: 100-150 mm
【生产能力】: 20-146 t/h
【产品型号】: GP86-37YGP118-90YGP1410-180Y 2PG4002PG6002PG8002PG10002PG12002PG15002PG1800
【应用领域】: 液压辊式破碎机适用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。
【适用物料】: 液压辊式破碎机可对各种矿石、岩石、焦炭、煤块、炉渣、矿渣、水泥熟料、耐火材料等中等硬度以下物料进行中、细碎作业。

液压辊式破碎机
1 2 3
产品优势

产品优势

结构合理用于破碎特种固体物料,可根据物料的硬度设计制作,即按照用户提供的物料,先测该物料的承受压力,再设计辊压机各项参数;活动辊和固定辊与动力全部采用硬连接即联轴 器连接,活动辊并采用了万向节技术,完全避免了老式皮带机型(物料块大)皮带打滑的最大缺陷;

运行成本低辊面完全采用大型液压辊式破碎机的锥焊技术,补焊一次可生产8万吨以上,需用成本1000元左右。 整机年维修 费不超过2000元;电耗是锤式破碎机的二分之一;

破碎效率高给料机采用无动力选粉结构,即物料进辊压机之前,先经过无动力选粉装置,将低于3-8mm的物料选出来不进辊压机,只将粗料经过振动给料机均匀左右平展的进入辊压机,可大大提高破碎 效率

自动化程度高遇有过硬或不可破碎物时,辊子可凭弹簧的作用自动退让,使辊子间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏;调节辊子间隙,可控制出料粒度,从 而改变台时产量。

工作原理

液压辊压机是利用辊面的摩擦力将物料咬入破碎区,使之承受挤压或劈裂而破碎的机械。当用于粗碎或需要增大破碎比时,常在辊面上做出牙齿或沟槽以增大劈裂作用.
(一)安装和调整
使用单位参考本说明书所附之地基图,设计基础施工图,将机器稳固定装在专门设计的基础上,为了更好地承受机器在工作时所产生的均力,可以在底架下安放枕木木条使整台机器与枕木木条贴合,并留出出料位置。本机器以完整的装配形式供应,但须仔细检查在运输过程中式较长时间的贮存过程中,机器有无损伤,滑动部分和润滑部分有无锈蚀,确定机器完整无损后方可进行安装,机器安装,并找准水平之后,然后按图纸进行传动部分的安装,传动皮带应调整到松紧适当的位置上,压力弹簧须调到适当位置方可。全部安装结束后还要严格地检查各紧固部分不得有松动现象。
(二)试运转
机器安装完毕后,正式投入生产前,必须进行试运转。
1、空动转试验:机器在使用现场,须进行不少于2小时连续空运转试验,动转时轴承温升不得超过30℃、最高温长不得大于40℃ ,链轮、减速机、三角皮带轮和轧辊等部分转动应平稳,无不正常的噪声,轧辊间不得碰撞。
2、负荷试验:在空运转试验达到良好的基础上,方能进行负荷运转试验,负荷试验时间不得少于 连续运转8小时。测定其实际出料度及产量是否符合要求,并保证轴承温升不得超过35℃,破碎机工作应平稳,不应有较剧烈的振动,各紧固件应牢靠。各润滑点必须充满润滑油脂。密封应良好, 无渗漏现象。运转时如发现产量或粒度不符合要求时,可利用活动装置后端调整螺栓来调整,如发现运转时电流波动不稳定,则应检查一下进料粒度是否符合要求,负荷试验正常后即可投入生产使 用。

工作原理
  • 液压辊式破碎机
  • 液压辊式破
  • 液压辊式破碎机

工程方案

液压辊式破碎机适用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。可根据客户对石料规格、产量、石料用途的要求,为客户提供合理、最 经济的设备配置方案。

相关设备

技术参数

型号 Model 辊子直径 Roller dia. (mm) 辊子宽度 Roller width (mm) 入料粒度 Feed size (mm) 出料粒度 Discharge size (mm) 产量 Capacity (t/h) 入料口尺寸 Feed opening size(mm) 电机功率 Motor power (kw) 外形尺寸 Overall dimension (mm) 重量 Weight (kg)
GP86-37Y 800 600 <30 0.5-10 15-45 600*500 18.5*2 3490*2884*1035 8600
GP118-90Y 1100 800 <50 0.5-10 45-100 800*700 45*2 4398*3354*1200 17600
GP1410-180Y 1400 1000 <60 0.5-10 100-200 1000*900 90*2 5800*3850*2100 36000
2PG400 400 252 <30 3-8 3-5 100×200 5.5×2 1850×1100×800 1300
2PG600 600 400 <40 3-8 5-20 370×400 11×2 2555×2490×1050 4300
2PG800 800 600 <60 3-10 15-40 600×500 22×2 3490×2884×1035 8500
2PG1000 1000 700 <80 3-12 20-50 700×600 30×2 4398×3354×1190 12000
2PG1200 1200 750 <90 3-14 30-80 800×600 45×2 4547×3653×1478 17000
2PG1500 1500 800 <100 3-15 40-100 800×800 75×2 4832×4037×1765 27000
2PG1800 1800 800 <130 3-18 60-130 800×800 90×2 5645×3850×2092 30000
